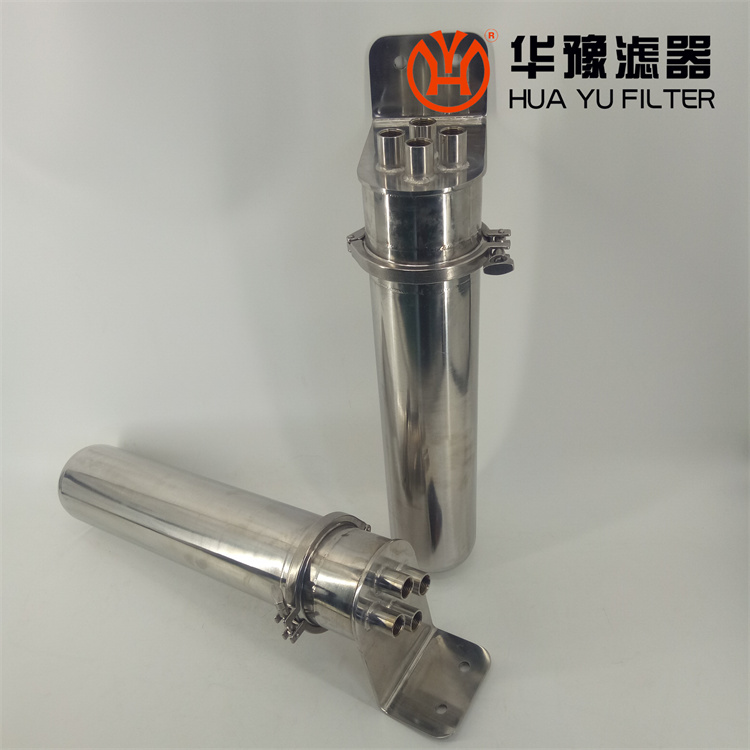

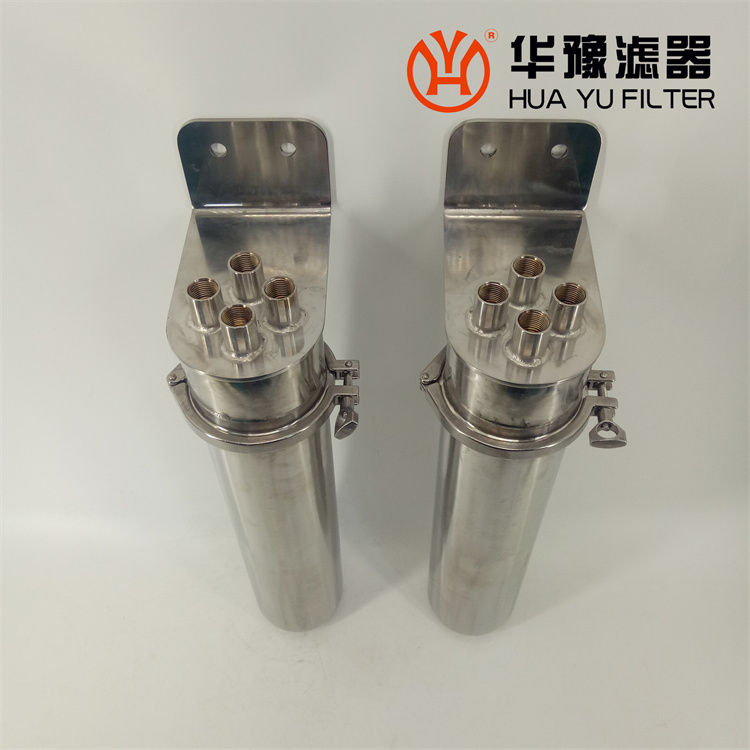

冷卻器HYTZ-01B 不銹鋼

產品介紹：

高效筒型冷卻器適用于對高溫水汽樣品進行熱交換，提供溫度合適的水汽樣品。

冷卻器采用壁掛式垂直安裝，樣水進出管采用可拆式螺紋連接，冷卻水進出管分別與進出水球閥接頭相連。在冷卻器上方，應預留500mm高的檢修空間，以便拆換冷卻器盤管。
結構合理，維護方便

筒型冷卻器結構組成：外筒體和盤管。
外筒體和盤管采用法蘭連接，更換盤管或?qū)鋮s器進行清洗，只需松開法蘭連接螺栓，取出盤管，無需拆卸冷卻器筒體，非常方便。
A型單盤管冷卻器，也加I級預冷卻器，冷卻水從底部切向進水，冷卻水由下而上，樣水沿螺旋管由上而下。冷卻水和樣水水汽樣品進行逆向熱交換。盤管加裝壓水擋板，可保證冷卻水的液面到達內膽的法蘭下面，所以該系列冷卻器與上法蘭進出水的筒型冷卻器相比具有重量輕、拆卸維護方便的特點。
B型雙盤管高效冷卻器，冷卻水從底部進水，流過內盤管和外盤管兩個流程，冷卻水通過內盤管中間導線管引至法蘭面，冷卻水按先后順序流過內外盤管兩個流程，整個過程中樣追和冷卻水進行逆向熱交換。
高溫側點采用兩級冷卻器進行串聯降溫。
