TF(LXZ)系列箱外自封式吸油過濾器

產品型號:1439798373

產品類別:吸油過濾器

應用范圍: 0

設備咨詢索取報價

0373-2611789 / 0373-2638798

分享到：

產品介紹

一、簡介 Introduction：
        TF箱外自封式吸油過濾器安裝在油泵吸油口處，用以保護油泵及其它液壓元件，以避免吸入污染雜質，有效地控制液壓系統污染，提高液壓系統的清潔度。
        本過濾器可直接安裝在油箱側邊，上部或底部，吸油筒體浸入油箱內液面以下，過濾器濾頭露在油箱外，并設有自封閥，旁通閥，濾芯污染堵塞發訊器等裝置，使更換濾芯和清洗濾芯時油箱內油液不會流出，本產品設計新穎，安裝方便，通油能力大，阻力小，清洗或更換濾芯方便等優點。
二、性能與特點 Function and Identity：
        1.安裝連接方便，簡化系統管路
        TF系列箱外自封式吸油過濾器（原LXZ系列）可直接安裝在油箱側邊，底部或上部，過濾器濾頭露在油箱外，吸油筒體浸入油箱內液面下，出油口設有管式，法蘭式連接，過濾器內設置自封閥等裝置，使管路省去裝截止閥等其它管件，從而使管路簡化，安裝方便。
        2. 設置自封閥，使更換、清洗濾芯或維修系統非常方便：
        當更換、清洗濾芯或維修系統時，只需旋開過濾器端蓋（清洗蓋），此時自封閥會自動關閉，隔絕油箱油路，使油箱內油液不會向外流出，從而使其清洗，更換濾芯或維修系統非常方便，如頂開自封閥又可作為油箱向外放油之用。
        3. 具有濾芯污染發訊器與油路旁通閥，提高了液壓系統的可靠性：
        當濾芯被污染物堵塞到出油口真空度為0.018MPa時，發訊器便發出訊號，應及時更換或清洗濾芯。若此時不能馬上停機或無人來更換濾芯時，設在濾芯上部的油路旁通閥會自動開啟（開啟值為：真空0.02MPa），以避免油泵出現吸空故障。但此時應停機更換或清洗濾芯，以保持液壓系統清潔度，提高液壓系統的可靠性。

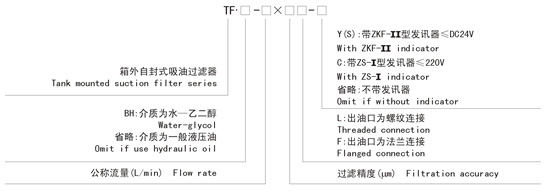

三、型號說明 Model Code：

自封式吸油過濾器型號說明

四、技術參數 Technical Data：

型號 model	公稱流量Flow(L/min)	過濾精度Filtr.(μm)	通徑 Dia(mm)	原始壓力損失 Initial△P(MPa)	發訊器裝置 Indicator		連接方式 Connection	重量 Weight(Kg)	濾芯型號 Model of element
型號 model	公稱流量Flow(L/min)	過濾精度Filtr.(μm)	通徑 Dia(mm)	原始壓力損失 Initial△P(MPa)	(V)	(A)	連接方式 Connection	重量 Weight(Kg)	濾芯型號 Model of element
TF(LXZ)-25×*L-C/Y	25	80 100 180	15	＜0.01	12 24 36 220	2.5 2 1.5 0.25	管式 Thread	0.4	TFX(ZX)-25×*
TF(LXZ)-40×*L-C/Y	40		20					0.45	TFX(ZX)-40×*
TF(LXZ)-63×*L-C/Y	63		25					0.82	TFX(ZX)-63×*
TF(LXZ)-100×*L-C/Y	100		32					0.87	TFX(ZX)-100×*
TF(LXZ)-160×*L-C/Y	160		40					1.75	TFX(ZX)-160×*
TF(LXZ)-250×*L-C/Y	250		50				法蘭 Flange	2.60	TFX(ZX)-250×*
TF(LXZ)-400×*L-C/Y	400		65					4.3	TFX(ZX)-400×*
TF(LXZ)-630×*L-C/Y	630		90					6.2	TFX(ZX)-630×*
TF(LXZ)-800×*L-C/Y	800		90					6.9	TFX(ZX)-800×*
